~ cd подключение arduino к ili9163 tft 128×160, 128×128 и 320×240

ILI9163 TFT дисплей является небольшим, но мощным цветным дисплеем, который находит широкое применение в различных проектах электроники. На сегодняшний день подключение такого дисплея к микроконтроллеру Arduino через интерфейс SPI является популярным способом отображения информации. В этой статье мы поговорим о подключении ILI9163 TFT к Arduino через SPI, предоставим схему подключения и оптимизированный код, который позволит вывести на экран фразу «DocsTech.ru Help You!» красными буквами на черном фоне.

Код подходит для всех экранов с любыми размерами(128×160, 128×128, 320×240) и дюймами дисплеев(1.8, 2.2, 2.4, 3.5, 4.0).

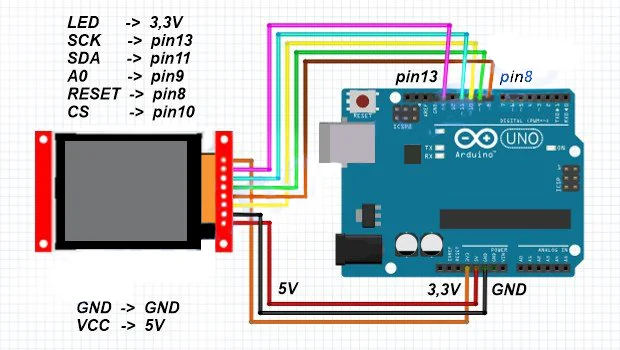

Схема подключения ILI9163 TFT к Arduino через SPI

Для успешного подключения ILI9163 TFT к Arduino через SPI потребуется следующее:

1. ILI9163 TFT дисплей
2. Любое Arduino! В нашем случаем Arduino Uno.
3. Провода для соединения компонентов

На схеме подключения следует обратить внимание на корректное соединение выводов дисплея с соответствующими пинами Arduino. Также важно правильно настроить режим работы SPI на Arduino для работы с TFT дисплеем.

Код для Arduino через SPI для вывода на ILI9163 TFT

Используя данный алгоритм вы сможете выводить данные с разных датчиков. Для вывода сложных изображений вам потребует изучение дополнительной документации.

Для программирования необходимы следующие библиотеки:

• <SPI.h> — Базовая библиотека для инициализации SPI, но если нет можно скачать на github. Документация: SPI.h
• <Adafruit_GFX.h> — Это основная графическая библиотека для всех наших дисплеев, предоставляющая общий набор графических примитивов (точки, линии, круги и т.д.). Скачать на github. Документация: Adafruit_GFX.h
• <Adafruit_ILI9163.h> — Библиотека для дисплеев ILI9163. Скачать: github. Документация: Adafruit_ILI9163.h

#include <Adafruit_ILI9341.h>
#include <SPI.h>
#include <Adafruit_GFX.h>

#define TFT_CS 10 // объявление выводов
#define TFT_RST 9
#define TFT_DC 8

// Инициализация дисплея с правильным классом
Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC, TFT_RST);

void setup() {
    tft.begin();
    tft.setRotation(3);
    tft.fillScreen(ILI9341_BLACK); // Используйте правильное имя цвета
    tft.setTextColor(ILI9341_RED);  // Используйте правильное имя цвета
    tft.setTextSize(2);
    tft.setCursor(10, 50);
    tft.println("DocsTech.ru Help You!");
}

void loop() {
    // Изменяемый текст
    static String dynamicText = "Dynamic text";

    // Очищаем область, где был напечатан предыдущий текст
    tft.fillRect(10, 50, 200, 20, ILI9341_BLACK); // Убедитесь, что ширина прямоугольника достаточна

    // Выводим новый текст
    tft.setCursor(10, 50);
    tft.println(dynamicText);

    // Делаем паузу, чтобы текст не мигал слишком быстро
    delay(1000);
}

В данном примере, переменная dynamicText содержит текст, который будет динамически изменяться на дисплее. Внутри функции loop() происходит очистка области, где был напечатан предыдущий текст, и вывод нового текста. После каждого изменения текста делается пауза в 1 секунду с помощью delay(1000).

Используя предложенный код, вы сможете легко вывести текст на ILI9163 TFT дисплей через SPI, создавая красочные и информативные проекты. Не забывайте о корректной настройке параметров вывода для достижения нужного эффекта на дисплее. Будьте внимательны при подключении компонентов и следуйте предложенным инструкциям для успешной работы вашего проекта.
