~ cd rs485: обзор, примеры на verilog и с++

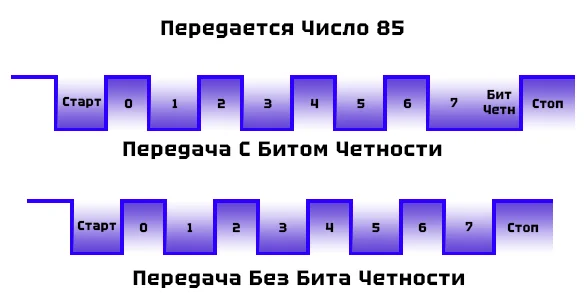

Код контроллера использует принцип работы UART с комментариями к коду. Имеется только одно отличие: невозможность одновременной передачи и приема. Однако, достоинством этой схемы с кодом интерфейса является помехоустойчивость и передача сообщений на большие расстояния. Данный код использует все преимущества и может использоваться конвейерными блоками для передачи.

module ISO1176DW_CON
#(
	// параметр включения встречной работы
	parameter BP_ENABLE = 0,
	// параметр включения линии посылки
	parameter D_ENABLE = 1,
	// параметр включения линии приема
	parameter R_ENABLE = 1,
	// вставляет бит четности 9 битом
	parameter PARITY_ENABLE = 0
)
(
	input	wire	[7:0]	data_i, // данные на отправку
	input	wire			vd_i, // валидация данных на отправку
	input	wire			clk, // тактовый сигнал системы
	input	wire			clk_rs, // тактовый сигнал RS485
	input	wire			data_rsr, // линия R ISO1176
	output	wire			data_rsd, // линия D ISO1176
	output	wire			rsre, // линия RE ISO1176
	output	wire			rsde, // линия DE ISO1176
	output	wire	[7:0]	data_o, // данных на получение
	output	wire			vd_o, // валидация данных на получение
	output	wire			ready,  // готовность контроллера
	output	reg				bp  // встречная работа
);

	wire			vd_o_wire; // линия валидации с UART
	wire			ready_wire; // линия готовности с UART
	wire			data_rsr_wire; // промежуточная линия R
	wire			_first_bit_rx; // начала кадра получения с UART
	wire	[3:0]	count_r_kadr;

	initial begin
		bp <= 0;
	end

	assign data_rsr_wire = data_rsr & ~rsde;


	UART_VERILOG #(D_ENABLE, R_ENABLE, PARITY_ENABLE)
		uart(clk, clk_rs, data_rsr_wire, data_o, vd_o_wire, data_rsd,
			data_i, vd_i, ready_wire, _first_bit_rx, count_r_kadr);

	generate
		if (D_ENABLE == 1) begin
			assign ready = ready_wire & ~_first_bit_rx;
			assign rsde = ~ready_wire;
		end

		if (R_ENABLE == 1) begin
			assign rsre = 0;
			assign vd_o = vd_o_wire;
		end else begin
			assign rsre = ~rsde;
		end

		if (BP_ENABLE) begin
			always @(negedge clk_rs) begin
				if (rsde) begin
					bp <= bp | (data_rsr != data_rsd);
				end else begin
					bp <= 0;
				end
			end
		end
	endgenerate

endmodule

module UART_VERILOG
#(
	parameter TX_ENABLE = 1,
	parameter RX_ENABLE = 1,
	parameter PARITY_ENABLE = 1
)
(
	input	wire			clk,
	input	wire			clk_br,
	input	wire			rx_serial,
	output	wire	[7:0]	rx_data,
	output	wire			rx_vd,
	output	wire			tx_serial,
	input	wire	[7:0]	tx_data,
	input	wire			tx_vd,
	output	wire			ready_tx,
	output	reg				_first_bit_rx,
	output	reg		[3:0]	counter_bits_rx
);
	reg		[3:0]	counter_bits_tx = 0;

	reg		[11:0]	tx_data_reg = 0;
	reg		[7:0]	tx_termclk = 0;
	reg				ready_trns = 1;
	reg		[8:0]	rx_data_reg;
	reg				parity = 0;
	reg				flag_start_tx = 0;
	reg				first_clk_vd = 0;
	reg				limit_vd = 0;
	reg				edge_clk_br = 0;

	wire			wire_vd_rx;

	initial begin
		_first_bit_rx <= 0;
		counter_bits_rx <= 0;
	end

	assign	rx_data = rx_data_reg[7:0],
			rx_vd = limit_vd;

	generate
		if (PARITY_ENABLE == 1) begin
			assign wire_vd_rx = ~parity & (counter_bits_rx == 9)
						& rx_serial & ~clk_br;
		end else begin
			assign wire_vd_rx = counter_bits_rx[3] & rx_serial;
		end
	endgenerate

	assign	ready_tx = ready_trns,
			tx_serial = tx_data_reg[0] | ready_trns;

	always @(posedge clk) begin
		if (tx_vd & ready_trns) begin
			tx_termclk <= tx_data;
			flag_start_tx <= 1;
			if (clk_br)
				edge_clk_br <= 1;
			else
				edge_clk_br <= 0;
		end else begin
			if (clk_br & ~edge_clk_br) begin
				flag_start_tx <= 0;
			end
			if (~clk_br & edge_clk_br) begin
				edge_clk_br <= 0;
			end
		end

		if (wire_vd_rx) begin
			if (~first_clk_vd) begin
				first_clk_vd <= 1;
				limit_vd <= 1;
			end else begin
				limit_vd <= 0;
			end
		end else begin
			first_clk_vd <= 0;
		end
	end

	integer i;
	generate
		if (RX_ENABLE) begin
			always @(posedge clk_br) begin
				if (PARITY_ENABLE == 1) begin
					rx_data_reg[8] <= rx_serial;
					for (i = 1; i < 9; i = i + 1) begin
						rx_data_reg[i - 1] <= rx_data_reg[i];
					end
				end else begin
					rx_data_reg[7] <= rx_serial;
					for (i = 1; i < 8; i = i + 1) begin
						rx_data_reg[i - 1] <= rx_data_reg[i];
					end
				end

				if (~rx_serial & ~_first_bit_rx) begin
					_first_bit_rx <= 1;
				end else if (_first_bit_rx) begin
					if (PARITY_ENABLE == 0) begin
						if (~counter_bits_rx[3]) begin
							counter_bits_rx <= counter_bits_rx + 1;
						end else begin
							counter_bits_rx <= 0;
							_first_bit_rx <= 0;
						end
					end else begin
						if (counter_bits_rx < 10) begin
							counter_bits_rx <= counter_bits_rx + 1;
							parity <= parity ^ rx_serial;
						end else begin
							counter_bits_rx <= 0;
							parity <= 0;
							_first_bit_rx <= 0;
						end
					end
				end
			end
		end
	endgenerate

	integer j;
	generate
		if (TX_ENABLE) begin
			always @(posedge clk_br) begin
				if (flag_start_tx) begin
					if (PARITY_ENABLE == 1) begin
						tx_data_reg[0] <= 0;
						tx_data_reg[8:1] <= tx_termclk;
						tx_data_reg[9] <= ^ tx_termclk;
						tx_data_reg[10] <= 1;
						tx_data_reg[11] <= 1;
					end else begin
						tx_data_reg[0] <= 0;
						tx_data_reg[8:1] <= tx_termclk;
						tx_data_reg[9] <= 1;
						tx_data_reg[10] <= 1;
					end
					ready_trns <= 0;
				end
				if (~ready_trns & ~tx_vd) begin

					if (PARITY_ENABLE == 0) begin
						for (j = 0; j < 10; j = j + 1) begin
							tx_data_reg[j] <= tx_data_reg[j + 1];
						end
						if (counter_bits_tx == 9) begin
							ready_trns <= 1;
						end
					end else begin
						for (j = 0; j < 11; j = j + 1) begin
							tx_data_reg[j] <= tx_data_reg[j + 1];
						end
						if (counter_bits_tx == 10) begin
							ready_trns <= 1;
						end
					end
					counter_bits_tx = counter_bits_tx + 1;
				end else begin
					counter_bits_tx = 0;
				end
			end
		end
	endgenerate

endmodule

#include "stm32f4xx.h"

#define RS485_DE_GPIO_PORT  GPIOA
#define RS485_DE_PIN        GPIO_Pin_1

void RS485_Init(void) {
    GPIO_InitTypeDef GPIO_InitStruct;
    USART_InitTypeDef USART_InitStruct;

    RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2, ENABLE);
    RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);

    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_2 | GPIO_Pin_3; // USART2 TX and RX pins
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStruct.GPIO_OType = GPIO_OType_PP;
    GPIO_InitStruct.GPIO_PuPd = GPIO_PuPd_UP;
    GPIO_Init(GPIOA, &GPIO_InitStruct);

    GPIO_InitStruct.GPIO_Pin = RS485_DE_PIN; // DE pin
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_OUT;
    GPIO_Init(RS485_DE_GPIO_PORT, &GPIO_InitStruct);

    GPIO_PinAFConfig(GPIOA, GPIO_PinSource2, GPIO_AF_USART2);
    GPIO_PinAFConfig(GPIOA, GPIO_PinSource3, GPIO_AF_USART2);

    USART_InitStruct.USART_BaudRate = 9600;
    USART_InitStruct.USART_WordLength = USART_WordLength_8b;
    USART_InitStruct.USART_StopBits = USART_StopBits_1;
    USART_InitStruct.USART_Parity = USART_Parity_No;
    USART_InitStruct.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
    USART_InitStruct.USART_HardwareFlowControl = USART_HardwareFlowControl_None;

    USART_Init(USART2, &USART_InitStruct);
    USART_Cmd(USART2, ENABLE);
}

void RS485_SendData(uint8_t* data, uint16_t len) {
    // Установка пина DE в лог. 0 для передачи
    GPIO_ResetBits(RS485_DE_GPIO_PORT, RS485_DE_PIN);
    for (uint16_t i = 0; i < len; i++) {
        USART_SendData(USART2, data[i]);
        // ожидание завершения передачи
        while (USART_GetFlagStatus(USART2, USART_FLAG_TC) == RESET);
    }
    // установка пина DE лог 1 для починенного
    GPIO_SetBits(RS485_DE_GPIO_PORT, RS485_DE_PIN);
}

uint8_t RS485_ReceiveData(void) {
    // ожидание данных с подчиненного
    while (USART_GetFlagStatus(USART2, USART_FLAG_RXNE) == RESET);
    return USART_ReceiveData(USART2);
}

#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/uart.h"
#include "driver/gpio.h"

#define TXD_PIN 17
#define RXD_PIN 16
#define DE_PIN 18

#define UART_NUM UART_NUM_2
#define BUF_SIZE 1024

void rs485_init() {
    uart_config_t uart_config = {
        .baud_rate = 9600,
        .data_bits = UART_DATA_8_BITS,
        .parity = UART_PARITY_DISABLE,
        .stop_bits = UART_STOP_BITS_1,
        .flow_ctrl = UART_HW_FLOWCTRL_DISABLE
    };

    uart_param_config(UART_NUM, &uart_config);
    uart_set_pin(UART_NUM, TXD_PIN, RXD_PIN, UART_PIN_NO_CHANGE, UART_PIN_NO_CHANGE);
    uart_driver_install(UART_NUM, BUF_SIZE, 0, 0, NULL, 0);

    gpio_pad_select_gpio(DE_PIN);
    gpio_set_direction(DE_PIN, GPIO_MODE_OUTPUT);
}

void rs485_send_data(const char* data, int len) {
    // Установка направления на передачу
    gpio_set_level(DE_PIN, 1);

    uart_write_bytes(UART_NUM, data, len);

    // Ожидание завершения передачи
    uart_wait_tx_done(UART_NUM, portMAX_DELAY);

    // Возврат направления на прием
    gpio_set_level(DE_PIN, 0);
}

void rs485_receive_data() {
    uint8_t* data = (uint8_t*)malloc(BUF_SIZE);

    while (1) {
        int len = uart_read_bytes(UART_NUM, data, BUF_SIZE, 20 / portTICK_RATE_MS);
        if (len > 0) {
            // Обработка принятых данных
            printf("Received data: %.*s\n", len, data);
        }
    }

    free(data);
}

void app_main() {
    rs485_init();

    xTaskCreate(rs485_receive_data, "rs485_receive_data", 2048, NULL, 10, NULL);

    while(1) {
        const char* data = "Hello, RS485!";
        rs485_send_data(data, strlen(data));
        vTaskDelay(2000 / portTICK_PERIOD_MS);
    }
}
