Case Verilog

Содержание

Синтаксис
Примеры
Выбор оконечного устройства контроллером c сase
Делить тактовой частоты на 5 c сase

Case — это оператор выбора, который сравнивает значение переменной или выражения со случаем перечисленным в нем для выполнения блока кода при удачном совпадении или в ином случае по умолчанию, если был прописан соответствующий оператор. Оператор начинается с ключевого слова case и заканчивается endcase. Помимо определенных случаев можно указать исполнение по умолчанию через ключевое слово default, если совпадений не было найдено.

Принцип работы оператора case изложен следующих пунктах:

1) Вычисляется значение выражения или переменной.
2) Найденное значение в порядке возрастание сравнивается с константами выражениями из заданного списка.
3) Если находится совпадение с одним из случаев, то исполняется блок кода, связанный с этим ним.
4) Когда совпадений не было обнаружено, исполняется оператор по умолчанию, следующие за ключевым словом default.

Объявление случаев с одинаковыми значениями или не моделируемыми переменными является ошибкой. Если битовая ширина сравниваемых значения не равна, то значение меньшей длины дополняется нулями в старших битах до одинаковой длины.

Синтаксис

Синтаксис объявления оператора выбора case c блоком выполнения по умолчанию default.


case (/* переменная или выражение */)
    (/* случай 1 */): begin
        // объявление кода
    end
    (/* случай 2 */): begin
        // объявление кода
    end
    (/* случай 3 */): begin
        // объявление кода
    end
    ...
    (/* случай n */): begin
        // объявление кода
    end
    default: begin
        // объявление кода
    end
endcase

Синтаксис 1 — Оператор case Verilog.

Примеры

Выбор оконечного устройства контроллером c сase

В примере реализован входной контроллер источника, в котором помощью оператора case выбираем получателя данных через интерфейс SPI. В потоке данных отлавливаем первый бит, который является адресом получателя. После получение всех слов потока и сохранение в памяти(см. 4.9.3 Память), производим сравнивание этого адреса через case. При совпадении данные отправляются одному из устройств: ЦАП(Цифро-аналоговый преобразователь), контроллер PMBUS, КМБО(Канал МежБлочного Обмена) и внутреннему регистру.


module kon(mosi, oena0, oena1, oena2, oena3, data, ena, clk);

    parameter DW = 16; // битовая длина шин

    input [(DW - 1): 0] data; // шина данных
    input ena, clk; // сигнал включения и тактовый сигнал
    output [(DW - 1): 0] mosi;// сигнал MOSI(Master Out Slave In)
    // выходные сигналы включения интерфейса SPI
    output oena0, oena1, oena2, oena3;

    // с тирггером на выходе
    reg oena0, oena1, oena2, oena3;

    reg [(DW - 1): 0] addr; // адрес команды
    reg ffbit; // флаг первого слова потока
    reg [4:0] sch_we, sch_re; // счетчики

    assign eram = ena & ~ffbit; // сигнал включения записи в память
    // экземпляр модуля памяти
    tram ram(data, clk, eram, sch_we, sch_re, mosi);

    always @(posedge clk) begin
        if (ena) begin
            // обнуление
            sch_re <= 0;
            oena0 <= 0;
            oena1 <= 0;
            oena2 <= 0;
            oena3 <= 0;
            if (ffbit) begin
                // первым словом ловим адресс
                addr <= data;
                ffbit <= 0;
            end else begin
                // увеличиваем счетчик записи
                sch_we <= sch_we + 1;
            end
        end else begin
            // обнуление
            ffbit <= 1;
            sch_we <= 0;
            // выбор подчиненного устройства SPI
            case (addr)
                0: begin
                    // отправляет цап
                    oena0 <= 1;
                end
                1: begin
                    // отправляет Контроллеру PMBUS
                    oena1 <= 1;
                end
                2: begin
                    // отправляет КМБО
                    oena2 <= 1;
                end
                default: begin
                    // отправляет внутреннему регистру
                    oena3 <= 1;
                end
            endcase
            // увелииваем счетчик чтения памяти
            sch_re <= sch_re + 1;
        end
    end

endmodule

// память
module tram(data, clk, we, addr_we, addr_re, out);

    parameter DW = 16;
    parameter AW = 4;

    input [(DW - 1): 0] data;
    input [(AW - 1): 0] addr_we, addr_re;
    input clk, we;
    output reg [(DW - 1): 0] out;

    reg [(DW - 1): 0] ram [(2**AW - 1): 0];

    always @(posedge clk) begin
        if (we)
            ram[addr_we] <= data;

        out = ram[addr_re];
    end

endmodule

Делить тактовой частоты на 5 c сase

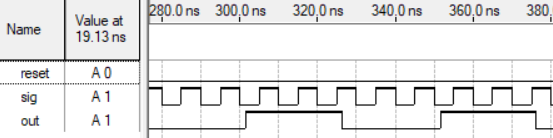

Временная диаграмма делителя на 5 — *Рисунок 1. Временная диаграмма делителя 5.*

Принцип работы модуля: при каждом восходящем фронте тактового сигнала sig меняется значение счетчика sch написанного на case. Если значение достигается 3, на запаздывающий сигнала dl_sig подается высокий уровень на один такт низпадающего фронта. Дизъюнкция sch[0] и dl_sig дает деленный сигнал на 5.


module div5x0(out, sig, reset);

    input sig; // тактовый сигнал
    input reset;  // асинхронный сброс
    output out; // деленный тактовый сигнал

    reg [2:0] sch = 1; // собственный счетчик
    reg dl_sig = 0;  // запаздывающий сигнал

    always @(posedge sig, posedge reset) begin
        if (reset) begin // сброс
            sch <= 1;
        end else begin // логика счетчика
            case (sch)
                1: sch <= 3;
                3: sch <= 4;
                4: sch <= 2;
                2: sch <= 6;
                6: sch <= 1;
                default: sch <= 1;
            endcase
        end
    end

    always @(negedge sig, posedge reset) begin
        if (reset) begin // сброс
            dl_sig <= 0;
        end else begin // логика запаздывающего сигнала
            if (sch == 3) begin
                dl_sig <= 1;
            end else begin
                dl_sig <= 0;
            end
        end
    end

    assign out = sch[0] | dl_sig;

endmodule
