Демультиплексор – это важное устройство в области цифровой и аналоговой электроники, которое используется для разделения одного потока информации на несколько независимых каналов. В данной статье мы рассмотрим, что такое демультиплексор, его принцип работы, основы построения схемы и применение данного устройства.
Что такое демультиплексор?
Демультиплексор — это устройство, которое принимает один входной сигнал и разделяет его на несколько выходных каналов. Это позволяет передавать несколько потоков данных через один канал связи, что повышает эффективность передачи информации.
Принцип работы демультиплексора основан на использовании управляющих сигналов для выбора необходимого канала передачи данных. При приёме одного общего потока информации демультиплексор выделяет нужный выход и передаёт на его. Это происходит благодаря управляющим сигналам, которые выбирают нужный канал из общего потока.
Схема и основы построения

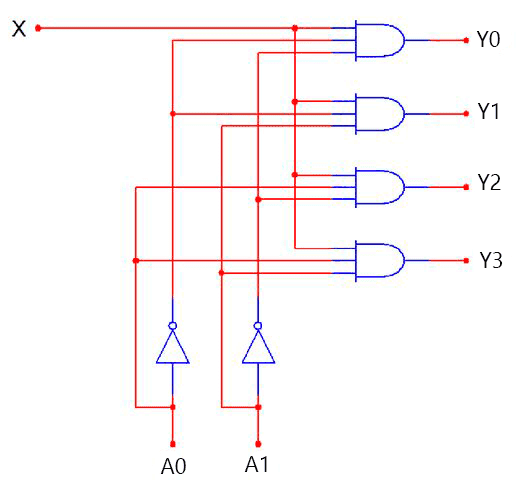

Демультиплексор обычно состоит из блока управления, блока выбора каналов и выходных линий. Блок управления принимает управляющие сигналы, блок выбора каналов определяет, какой канал выбран, а выходные линии передают разделённые сигналы.
Схема демультиплексора может быть реализована на базе логических элементов, таких как вентили, триггеры и мультиплексоры.
Таблица истинности
Для построения таблицы истинности демультиплексора нам необходимо рассмотреть его основные элементы: входной сигнал, управляющие сигналы и выходные каналы. Рассмотрим пример демультиплексора с двумя управляющими сигналами, которые выбирают один из четырех выходных каналов.
Предположим, у нас есть демультиплексор с двумя битами управления и четырьмя выходными каналами. Обозначим входной сигнал как D, а управляющие сигналы как A0 и A1.
| A0 | A1 | D | Y0 | Y1 | Y2 | Y3 |
|---|---|---|---|---|---|---|
| 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | 1 | 0 | 0 | 0 |
| 0 | 1 | 0 | 0 | 0 | 0 | 0 |
| 0 | 1 | 1 | 0 | 1 | 0 | 0 |
| 1 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1 | 0 | 1 | 0 | 0 | 1 | 0 |
| 1 | 1 | 0 | 0 | 0 | 0 | 0 |
| 1 | 1 | 1 | 0 | 0 | 0 | 1 |
В данной таблице истинности числа в каждой выходной ячейке обозначают, является ли это значение выходным для данного сочетания управляющих сигналов A0 и A1, а также входного сигнала D.
Таким образом, таблица истинности демультиплексора позволяет нам понять, какие выходные каналы будут активированы в зависимости от управляющих сигналов и входного сигнала. Она является важным инструментом для анализа работы демультиплексора и его применения в различных схемах.
Применение
Демультиплексоры широко используются в сетях передачи данных, телефонии, видеосвязи, обработки сигналов и других областях, где требуется разделение информации на независимые потоки. Они позволяют эффективно управлять данными и повысить пропускную способность каналов передачи.
Заключение
Таким образом, демультиплексор — это важное устройство, обеспечивающее разделение потока информации. Знание его принципов работы, особенностей построения схемы и применения поможет вам более эффективно использовать его в различных областях электроники и передачи данных.
